硅钙/硅钡合金矿热炉余热锅炉①

矿热炉余热锅炉由过热器、蒸发器和省煤器等组成，通过回收冶炼炉高温尾气进行热交换，可产生1.0-2.5MPa过热蒸汽，有效实现节能降耗与经济运行。

--
蒸发量(t/h)
≥--%
热效率
>--年
连续运行寿命
索取报价清单 查看产品专题
硅钙/硅钡合金矿热炉余热锅炉①
产品简介 产品优势 辅机配置 技术参数 关联案例
咨询技术客服
硅钙/硅钡合金矿热炉余热锅炉①

产品简介

产品描述:
1.硅钡合金余热锅炉由过热器段、蒸发器段、省煤器段及其附属设备和附件等组成。硅钡合金余热锅炉利用硅钡合金冶炼炉排出的尾气导入余热锅炉进行热交换，产生1.0MPa-2.5MPa的过热蒸汽，从而节约燃料，达到经济、节能的目的。
2.余热锅炉受热面一般由过热器段、蒸发器段、省煤器段三部分组成。根据余热锅炉热平衡计算，单台余热锅炉要达到最大蒸汽产量，余热锅炉必须设置省煤器段，用给水来进一步吸收排气中低位能量。这样一方面可提高给水温度、增加余热锅炉的蒸汽产量，另一方面可提高蒸发器段受热面的有效利用率。
产品特点：
余
热锅炉采用模块化结构，每台余热锅炉是由进口烟箱、过热器段、蒸发器段、省煤器段、出口烟箱等五个部分组成，余热锅炉在工厂内的实际制作分段需要视运输情况，以方便运输分为进口烟箱、过热器段、蒸发器段、省煤器段、出口烟箱等五部分，运往工地后才总成一体。
1、进、出口烟箱：
余热锅炉的进、出口烟箱是由钢板焊制而成。烟箱上均装有吊板可供起吊、安装用。烟箱体上设有检查门可供用户进入烟箱内检修用。
2、省煤器段：
省煤器段主要有构架、盘管组、进出口联箱及其附件组成。省煤器主要为了进一步吸收废气的低位能量，一方面提高了给水温度并保证了余热锅炉的蒸汽产量，另一方面可提高设置蒸发器段的出口烟温，增加了受热面的有效利用率。
3、蒸发器段：
蒸发器段主要由构架、盘管组、进出口联箱及其附件组成，均是余热锅炉主要的热交换段。工质在此段吸热后产生相变，由液相变为汽液共相，经汽水分离后就可向过热器段提供饱和蒸汽了。
4、过热器段：
过热器段主要由构架、盘管组、进出口联箱及其附件组成，均是余热锅炉主要的热交换段。工质在此段吸热后产生满足汽轮机发电所需的过热蒸汽。
产品优势：
1、性价比高
由于本余热锅炉采用针形管的换热元件，立式模块化的布置结构，在相同换热面积下，设备、安装及基础建设等整体投资费用都大大降低，在设备安装布置方面，为用户提供了较大空间。
2、自清灰
由于针形管针肋是一种悬臂结构，在气流的冲击作用下，针肋产生震动，使烟灰很难积结。加上烟气强烈的紊流冲刷，使针形管换热元件具有较强的自清灰能力。
3、耐磨损
针形管采用顺列布置，针肋把空间分成若干小的区域，对气流有均流作用，与采用错列布置的光管、螺旋翅片管等相比，在其它条件相同的条件下，磨损寿命高3~4倍。
4、能耗低
针形管的针距、管距、排列形式是余热锅炉的重要设计参数。无论锅炉是横向还是纵向冲刷管束，所有针形扩展表面都受到烟气的横向紊流冲刷，气流在针肋的圆柱背面形成对称的稳态漩涡和回流区，热边界层不断的被破坏和再形成，从而使整个的换热边界层减薄，减少热阻提高换热系数。
5、密封好
对接焊缝全部采用氩弧焊焊接，其焊接质量比手工焊接质量有较大的提高。
6、重量轻体积小
本设备由于采用立式布置，实现了烟气与水的逆向换热，体积重量大幅降低。单位长度上的换热面积大，采用针形管的换热面积是光管的7-8倍，是螺旋翅片管的1-3倍。
产品参数：
压力
温度
0.98Mpa
280-300摄氏度
1.27Mpa
310-340摄氏度
1.6Mpa
350-380摄
氏度
2.35Mpa
390-420摄氏度

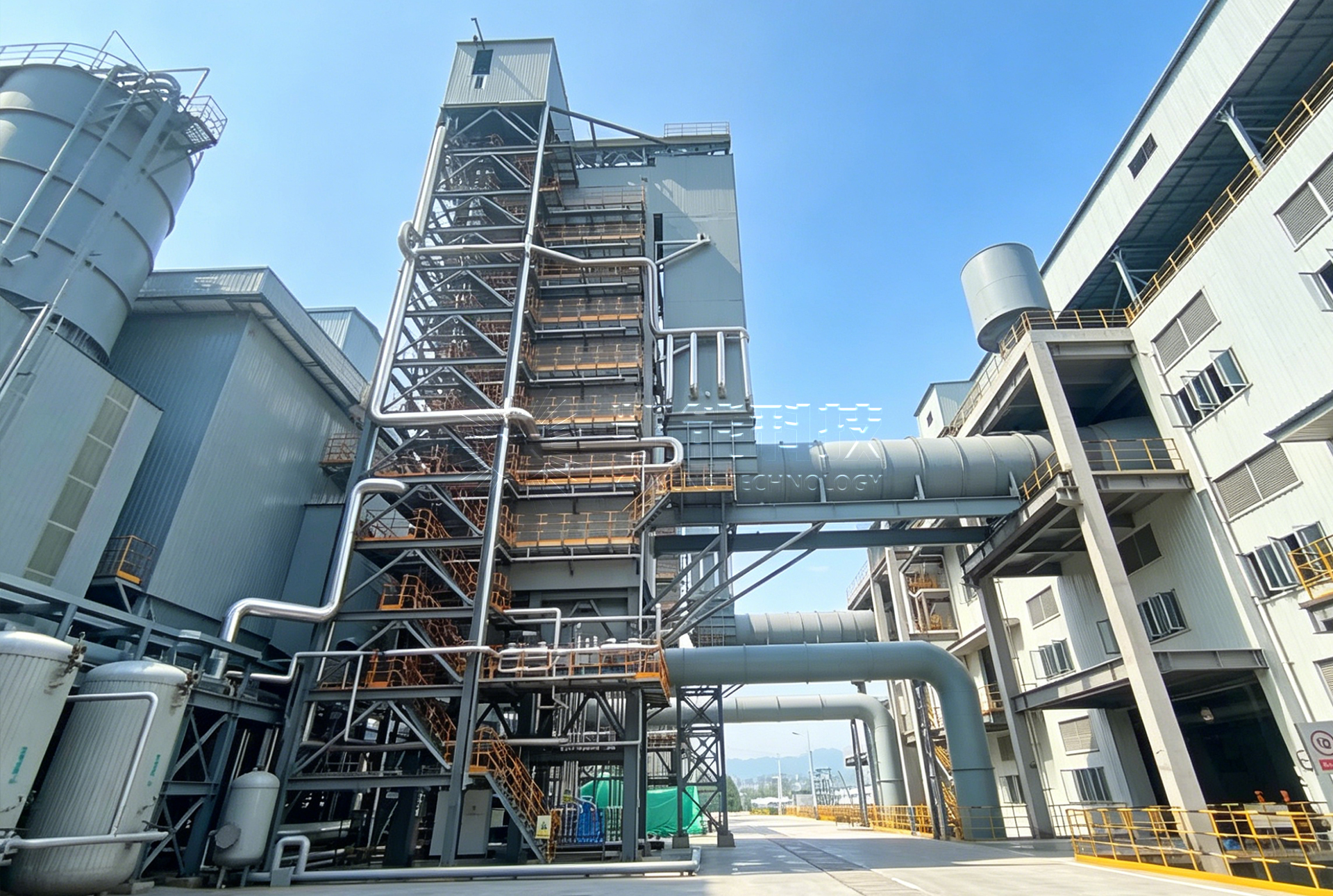

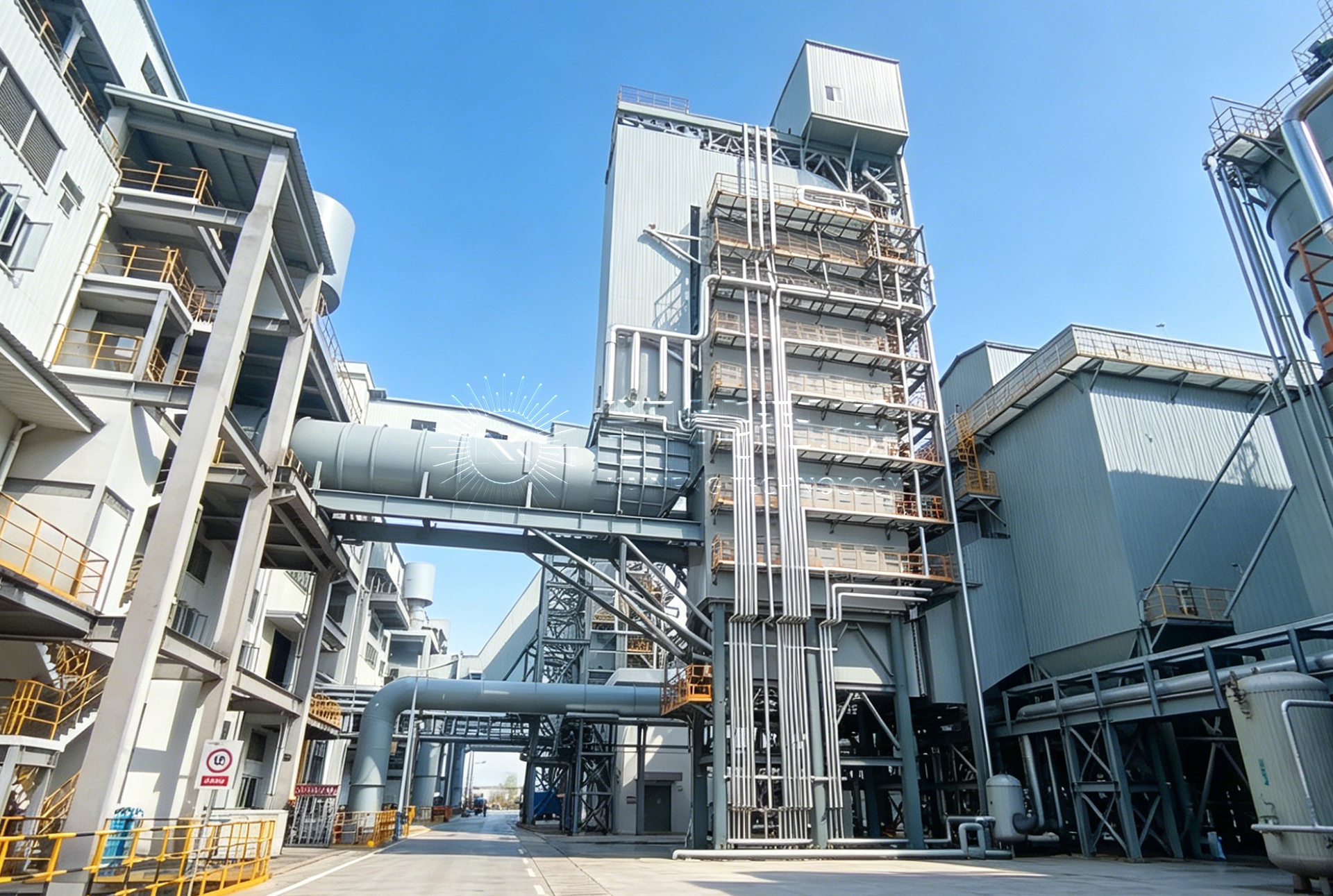

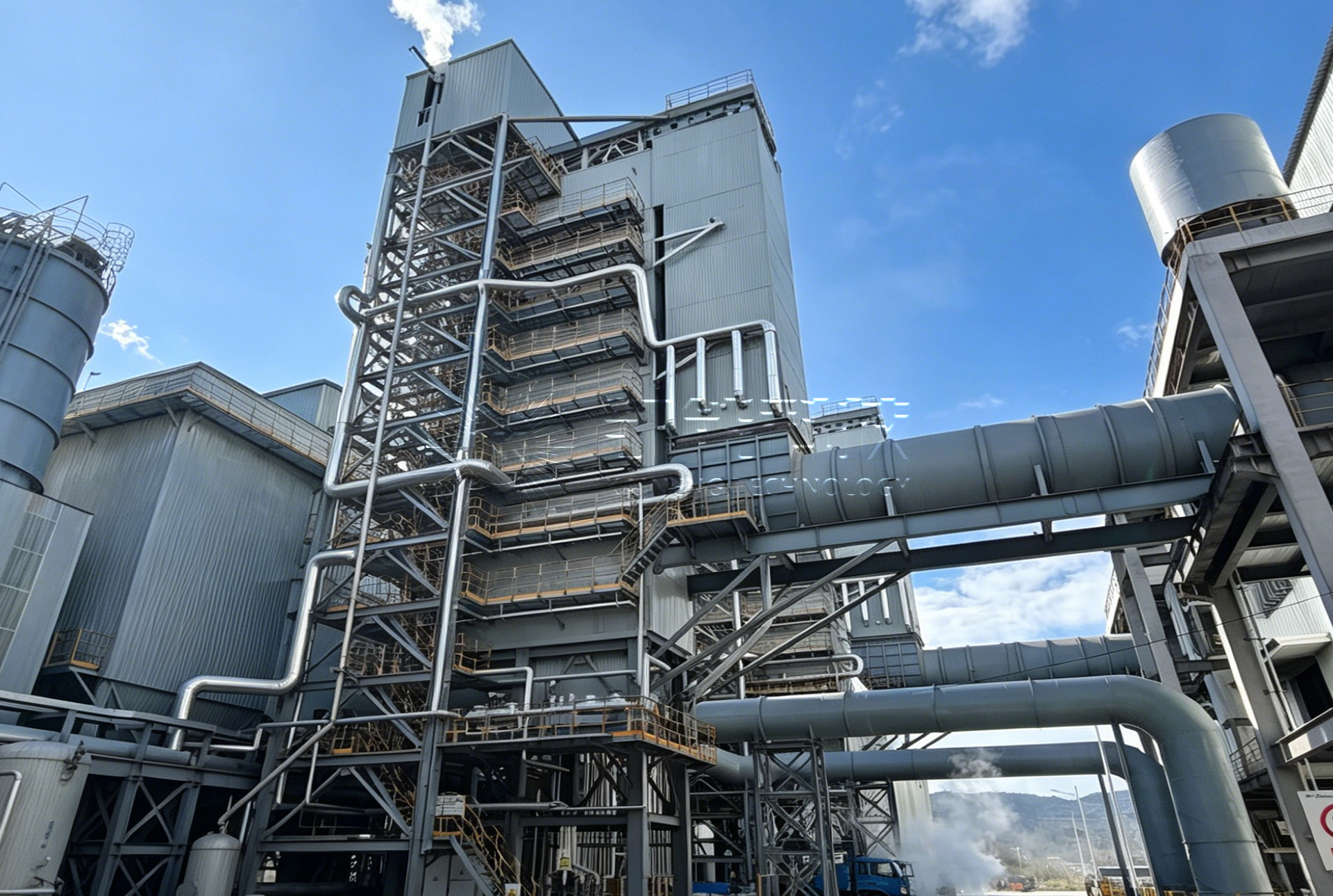

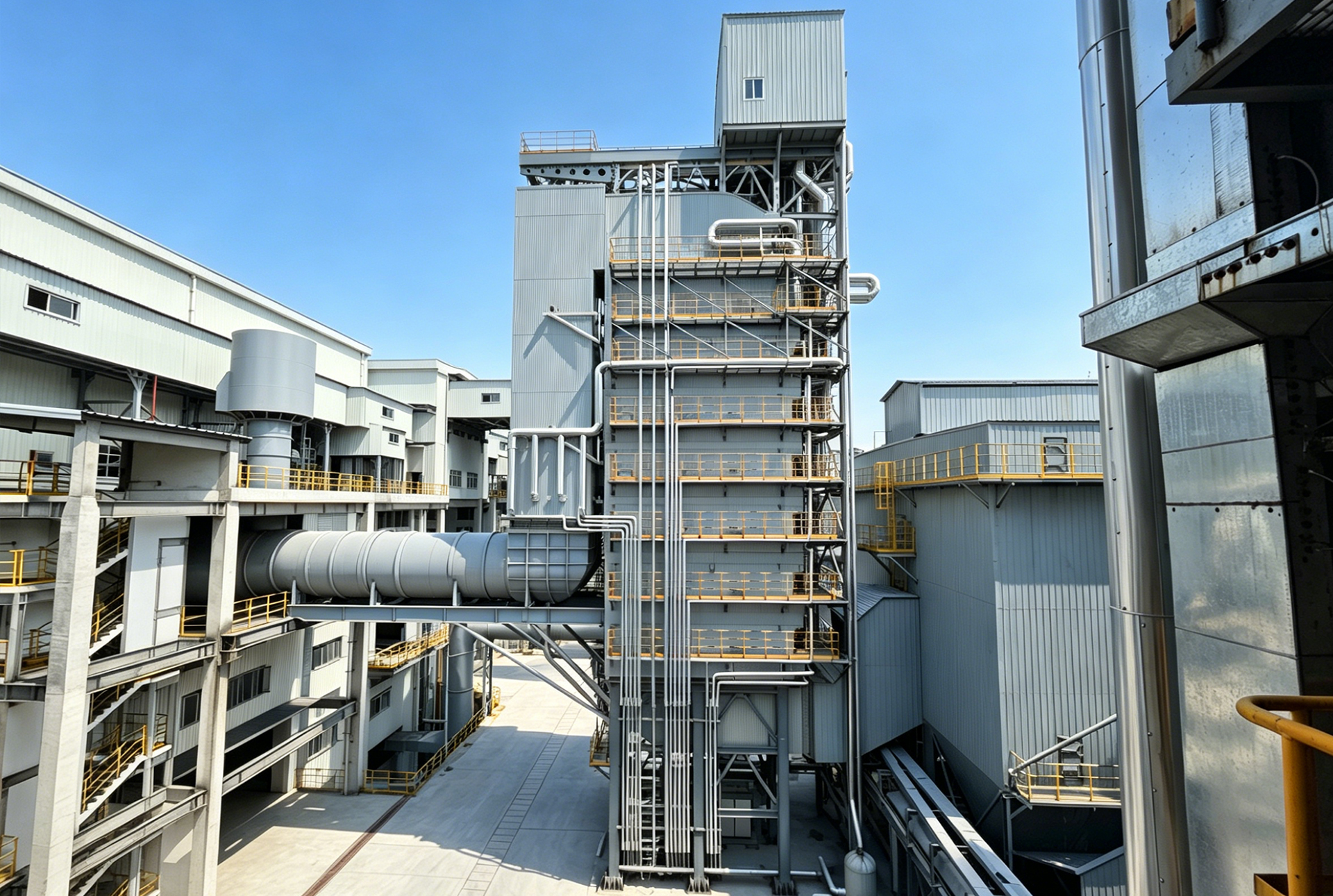

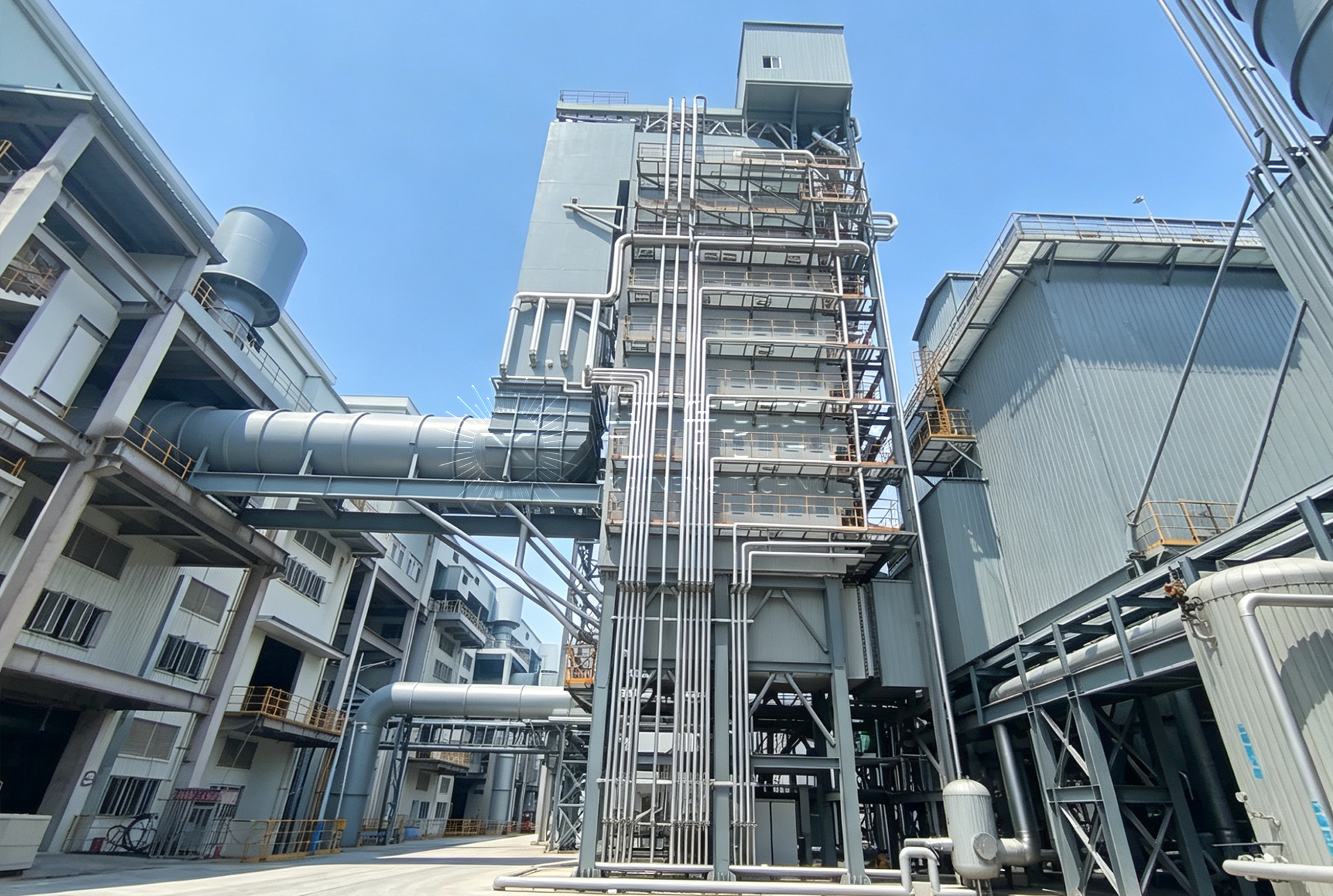

整体产品图片
细节图表现
工艺流程
矿热炉烟气能量转换流程

PLC控制系统

10英寸彩色触摸屏匹配智能可编程PLC控制器，全自动控制，安全便捷

优化燃烧室结构

燃烧室大容积、波纹炉胆结构设计，配置双重节能装置，热效率可提高5-10%

双层密封保温设计

错位双层陶瓷纤维密封、双层12公分硅酸铝保温，保温性能好，热损小，可节能5%以上

湿背式结构设计

全湿背式结构，全扳边对接焊缝，降低后管板温度，防止开裂

物联网远程监管

物联网远程监管设备运行情况，具备锅炉运行数据查询及故障自动识别功能

增设第五水位

增设第五水位保护功能，可实现锅炉水位自动控制，高、低水位及超压报警等全方位保护设备安全运行

工业化包装设计

专业的工业化包装设计，不锈钢外包，美观大方，防腐蚀

国标大厂材质

采用安阳钢铁、天津无缝钢管厂材质，保证质量

产品展示

硅钙/硅钡合金矿热炉余热锅炉①
